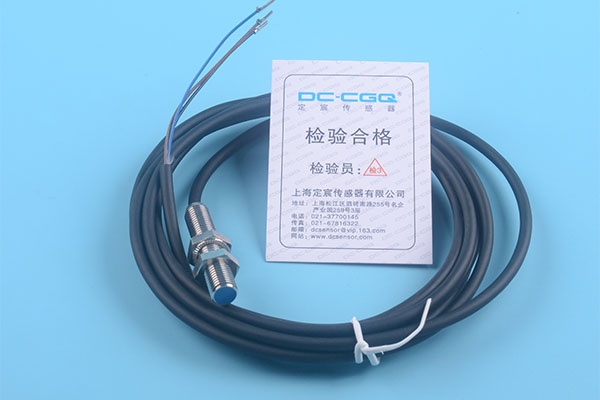

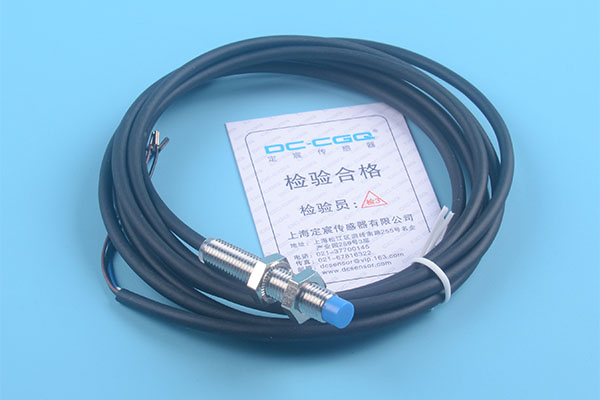

3GDN-M8系列
3GDN系列采用不锈钢外壳，特殊线路处理工作无触点、无火花、无需开关放大器，可以直接连接PLC和其它控制系统，用于粉尘防爆区域，符合标准：GB3836.1-2010 第1部分，GB3836.9-2014 第9部分，GB12476.1-2013 第1部分， GB12476.6-2010 第6部分，防爆标识：Ex mb IIC T6 Gb/Ex mbD 21 T80℃ 防爆证编号：CNEx21.1477X
- 产品详情
M8系列圆柱形（直流三线）
| 视图 | 连接方式 | 电压范围 | 安装方式 | 频率 | 输出 | 感应距离 | 型号 | 相关文档 | |
| 电线规格 | 负载电流 | f/nf | Hz | 开关类型 | Sn | 常开/NO | 常闭/NC | ||
| 2mPVC电线 | DC10-30V 150mA | 齐平 | 2KHz | NPN 三线制 | 1.5mm | 3GDN-M8-NO1.5-EX | 3GDN-M8-NC1.5-EX |
|
| PNP 三线制 | 1.5mm | 3GDN-M8-PO1.5-EX | 3GDN-M8-PC1.5-EX | ||||||
| 非齐平 | 1.5KHz | NPN 三线制 | 2mm | 3GDN-M8-NO2-EX | 3GDN-M8-NC2-EX | ||||
| PNP 三线制 | 2mm | 3GDN-M8-PO2-EX | 3GDN-M8-PC2-EX | ||||||
M8G8系列圆柱形（直流三线）
| 视图 | 连接方式 | 电压范围 | 安装方式 | 频率 | 输出 | 感应距离 | 型号 | 相关文档 | |
| 电线规格 | 负载电流 | f/nf | Hz | 开关类型 | Sn | 常开/NO | 常闭/NC | ||
|  | DC10-30V 150mA | 齐平 | 2KHz | NPN 三线制 | 1.5mm | 3GDN-M8G8-NO1.5-EX | 3GDN-M8G8-NC1.5-EX |
|
| PNP 三线制 | 1.5mm | 3GDN-M8G8-PO1.5-EX | 3GDN-M8G8-PC1.5-EX | ||||||
| 非齐平 | 1.5KHz | NPN 三线制 | 2mm | 3GDN-M8G8-NO2-EX | 3GDN-M8G8-NC2-EX | ||||
| PNP 三线制 | 2mm | 3GDN-M8G8-PO2-EX | 3GDN-M8G8-PC2-EX | ||||||
M8G12系列圆柱形（直流三线）
| 视图 | 连接方式 | 电压范围 | 安装方式 | 频率 | 输出 | 感应距离 | 型号 | 相关文档 | |
| 电线规格 | 负载电流 | f/nf | Hz | 开关类型 | Sn | 常开/NO | 常闭/NC | ||
|  | DC10-30V 150mA | 齐平 | 2KHz | NPN 三线制 | 1.5mm | 3GDN-M8G12-NO1.5-EX | 3GDN-M8G12-NC1.5-EX |  |
| PNP 三线制 | 1.5mm | 3GDN-M8G12-PO1.5-EX | 3GDN-M8G12-PC1.5-EX | ||||||
| 非齐平 | 1.5KHz | NPN 三线制 | 2mm | 3GDN-M8G12-NO2-EX | 3GDN-M8G12-NC2-EX | ||||
| PNP 三线制 | 2mm | 3GDN-M8G12-PO2-EX | 3GDN-M8G12-PC2-EX | ||||||
M8系列圆柱形（直流二线）
| 视图 | 连接方式 | 电压范围 | 安装方式 | 频率 | 输出 | 感应距离 | 型号 | 相关文档 | |
| 电线规格 | 负载电流 | f/nf | Hz | 开关类型 | Sn | 常开/NO | 常闭/NC | ||
| 2mPVC电线 | DC10-30V 100mA | 齐平 | 1KHz | 直流 二线制 | 1.5mm | 3GDN-M8-DO1.5-EX | 3GDN-M8-DC1.5-EX |
|
| 非齐平 | 0.8Hz | 直流 二线制 | 2mm | 3GDN-M8-DO2-EX | 3GDN-M8-DC2-EX | ||||
M8G8系列圆柱形（直流二线）
| 视图 | 连接方式 | 电压范围 | 安装方式 | 频率 | 输出 | 感应距离 | 型号 | 相关文档 | |
| 电线规格 | 负载电流 | f/nf | Hz | 开关类型 | Sn | 常开/NO | 常闭/NC | ||
| | DC10-30V 100mA | 齐平 | 1KHz | 直流 二线制 | 1.5mm | 3GDN-M8G8-DO1.5-EX | 3GDN-M8G8-DC1.5-EX |
|
| 非齐平 | 0.8Hz | 直流 二线制 | 2mm | 3GDN-M8G8-DO2-EX | 3GDN-M8G8-DC2-EX | ||||
M8G12系列圆柱形（直流二线）
| 视图 | 连接方式 | 电压范围 | 安装方式 | 频率 | 输出 | 感应距离 | 型号 | 相关文档 | |
| 电线规格 | 负载电流 | f/nf | Hz | 开关类型 | Sn | 常开/NO | 常闭/NC | ||
| | DC10-30V 100mA | 齐平 | 1KHz | 直流 二线制 | 1.5mm | 3GDN-M18G12-DO1.5-EX | 3GDN-M18G12-DC1.5-EX |
|
| 非齐平 | 0.8Hz | 直流 二线制 | 2mm | 3GDN-M18G12-DO2-EX | 3GDN-M18G12-DC2-EX | ||||
